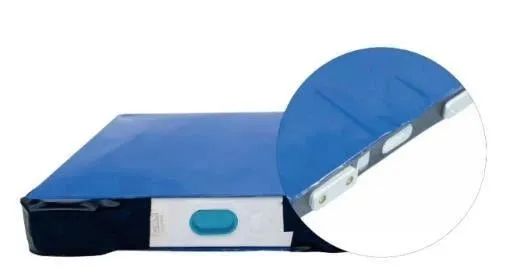

一、锂离子电池包蓝膜的重要性不容忽视

在锂离子电池的生产过程中，包膜环节不仅是产品外观整洁的体现，更是确保安全性能的关键工序。蓝膜不仅提供了必要的电气绝缘与物理?；ぃ褂跋熳诺绯氐纳⑷刃视氤善仿?。因此，科学管控包膜工艺中的关键参数，成为保障高品质锂电池不可或缺的一环。

二、电芯外观与洁净度决定安全基线

电芯在进入包膜前，必须确保表面状态优良。无划痕、无凹陷、无电解液残留、二维码清晰可识别是最基本的要求。

细微划痕看似不起眼，但在电池后续使用中极可能演变成短路隐患；电解液残留则会腐蚀蓝膜，降低粘附力，严重时影响整包结构稳定性。

为避免此类问题，企业一般采用高精度视觉检测系统对每颗电芯进行360°无死角检查，配合使用无尘布蘸专用清洁剂擦拭表面，保证电芯洁净无异物。

三、蓝膜材料的质量把控是根本保障

蓝膜质量直接决定包覆效果和后续的电池可靠性，以下几个指标必须重点控制：

1. 膜厚度均匀性

• 要求：±0.01mm以内

• 原因：厚度过薄降低绝缘性，过厚影响散热与贴合。

2. 拉伸与撕裂强度

• 标准：拉伸强度≥100MPa，撕裂强度≥10N/mm

• 意义：防止包覆过程中断裂、裂纹。

3. 粘附力控制

• 要求：剥离力在0.5–1.5N/cm之间

• 粘性过强：操作困难，粘膜剥离残胶

• 粘性过弱：贴合不实，影响保护效果

每批蓝膜需进行抽检测试，确保物理性能合格后方可上线。

四、包膜工艺参数决定成品良率

1. 包膜速度

• 最佳区间：20–30PPM

• 过快：气泡、贴合不紧

• 过慢：生产效率低下

2. 辊压压力

• 建议范围：0.2–0.5MPa

• 压力不足：贴合不牢

• 压力过大：压伤电芯

3. 温度控制

• 理想值：25–35℃

• 温度过高：蓝膜热变形

• 温度过低：粘性不足

最佳参数需结合电芯型号、蓝膜材质，通过试验优化方式确定，并在生产中进行持续监控。

五、设备状态决定工艺稳定性

高精度、高稳定性设备是保证蓝膜包覆一致性的核心：

• 机械部件保养： 定期润滑传动辊、压辊，防止跑偏与异物划伤；

• 电控系统维护： 防止张力失控、程序异常导致褶皱、气泡；

• 数据监测系统： 实时记录温度、张力、速度等关键数据，提前预警、精准维护。

案例警示：某企业包膜机电气系统故障，张力失控，导致蓝膜褶皱严重，造成大批返工，生产计划严重滞后。

六、常见异常现象与应对策略

1. 气泡问题

• 产生原因：贴合不充分、灰尘异物、辊压不足

• 解决方案：

• 控速至20–30PPM；

• 严格洁净管理，杜绝杂质；

• 增辊压或引入真空除泡?？?。

2. 褶皱现象

• 成因：张力控制不当、蓝膜拉伸不均、设备磨损

• 对策：

• 优化张力控制，适配蓝膜弹性；

• 增设蓝膜预拉伸环节；

• 设备定期校准、辊筒更换。

3. 划痕问题

• 成因：设备导辊表面不光、切割刀钝化、异物接触

• 对策：

• 導辊抛光清洁，支架安装位置精准；

• 电芯表面打磨去毛刺；

• 刀具及时更换，角度控制45°–60°；

• 可增加一次性?；つぃ档湍Σ?。

4. 膜厚不一致

• 成因：蓝膜原材不稳定、涂布设备故障、电芯表面不平

• 解决方法：

• 高精度在线测厚仪监控；

• 涂布辊压力与间隙控制系统升级；

• 对电芯预处理，确保表面平整度；

• 引入闭环反馈控制系统，实时调节参数。

七、总结与未来展望

蓝膜虽小，却是锂离子电池可靠性、耐用性、安全性的重要保障。从外观整洁、结构稳定，到电气绝缘与热管理的多重防护，其作用不容低估。

未来，随着动力电池向高能量密度、长寿命、高安全方向发展，包膜技术也将向智能化、自动化、实时监控持续演进。先进的材料检测设备与AI质量判别系统，将全面助力锂电池制造质量跃升，为新能源产业高质量发展注入新动能。
